MagicMotorsport FLEX Full Master + DynoRoad – Straßenprüfstand (Road Dyno) Komplett-Set

Beschreibung

MagicMotorsport FLEX Full Master + DynoRoad – Komplett-Set (Straßenprüfstand / Road Dyno)

Dieses Set kombiniert den FLEX Full Master (ECU/TCU-Programmierung über OBD/Bench/Boot) mit DynoRoad, einem mobilen Straßenprüfstand zur Messung von Leistung und Drehmoment über eine App. DynoRoad ist kompakt, schnell montiert und für Messungen unter realen Fahrbedingungen ausgelegt.

Wichtig: Vor der ersten Nutzung müssen die Geräte einem MagicMotorSport-Konto zugeordnet/aktiviert werden. Der Funktionsumfang kann je nach Fahrzeug/Steuergerät/Protokoll variieren.

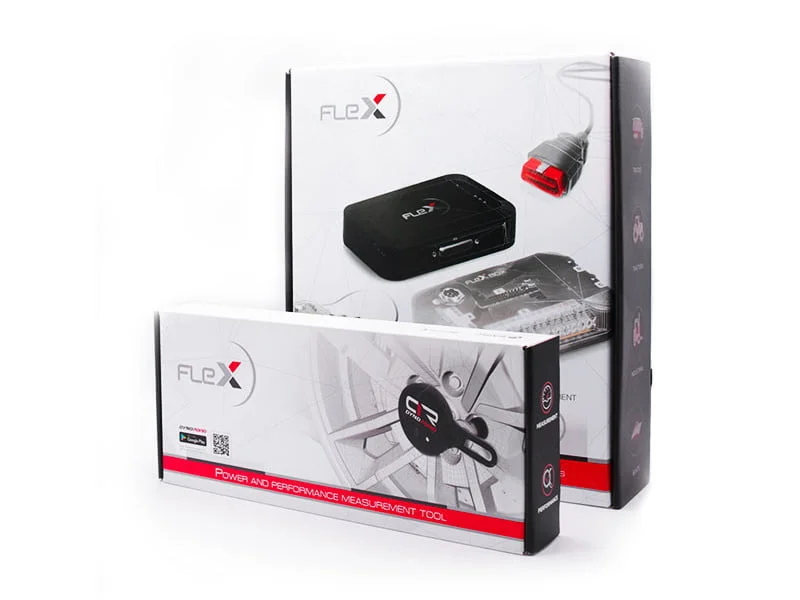

Kompakte Set-Zusammenstellung für Werkstatt und mobilen Einsatz. Abgebildet sind Programmierer, DynoRoad-Komponenten und Anschlusszubehör.

DynoRoad – mobile Leistungsmessung auf der Straße

DynoRoad ist ein mobiler Straßenprüfstand, der Leistung und Drehmoment sowohl bei Elektrofahrzeugen als auch bei Verbrennern über eine App auf dem Mobilgerät ermittelt. Durch die kleine Bauform ist das System leicht zu transportieren; die Montage am Fahrzeug dauert laut Herstellerangaben nur wenige Minuten.

• Robuste Bauweise: Aluminiumgehäuse – hohe Stabilität bei geringem Gewicht
• Stromversorgung: Laden über USB-C; Akku für bis zu 10 Stunden Betrieb
• Wettermodul integriert: Messung von Umgebungstemperatur und Luftdruck
• Hohe Wiederholbarkeit: bei korrekter Eingabe von Fahrzeuggewicht und Reifendimensionen; Abweichung laut Beschreibung < 1%

Messablauf (DynoRoad) – in wenigen Schritten

• DynoRoad-Sonde am Rad montieren, einschalten und mit der mobilen App verbinden.
• Nach Aktivierung über das MagicMotorSport-Konto Fahrzeugdaten eingeben.
• Kalibrierung: Beispielhaft 3000 U/min für 5 Sekunden bei mindestens 30 km/h im 4. Gang (Parameter laut Beschreibung anpassbar).

App-Funktionen (DynoRoad)

• Berichte anpassen (u. a. mit eigenem Firmenlogo möglich)
• Analyse ранее wykonanych Messungen
• Vergleich: Serie vs. nach Modifikation

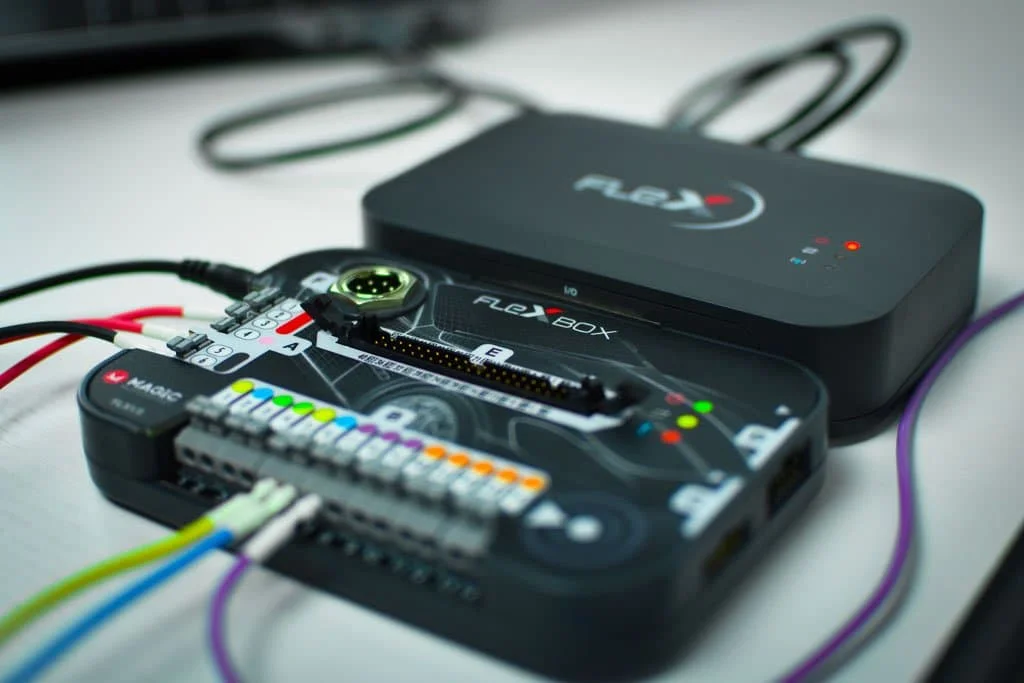

FLEX Full Master – ECU/TCU Arbeiten (OBD / Bench / Boot)

Der FLEX Full Master ermöglicht laut Beschreibung Lesen/Schreiben, Klonen und Reparatur von Steuergeräten (ECU) und Getriebesteuergeräten (TCU) – nicht nur in PKW, sondern auch u. a. in Nutzfahrzeugen, Motorrädern und Booten. Die Software führt über eine Fahrzeug-/Steuergeräteliste und zeigt je nach Methode passende Anschlussanweisungen.

Unterstützte Protokolle / Methoden (aus der Beschreibung)

Virtuelles Lesen über OBD (Internetverbindung erforderlich) u. a. mit folgenden Diagnose-Protokollen:

• ISO 15765 (2× CAN)
• ISO 9141-2 & ISO 14230 (2× K-LINE, 1× L-LINE)
• Ethernet
• SAE J1850 PWM / VPW
• SAE J1708

BOOT-Unterstützung (Auszug aus der Beschreibung):

• BDM MPC5xx
• Bootloader C167 / ST10F2xx / TC17xx
• Bootloader Nexus MPC/SPC 5xxx
• JTAG Renesas SH705x / SH72xxx
• AUD NEC 76F00xx

Hinweis: Funktionsumfang abhängig von Fahrzeug/Modell/Baujahr/Steuergerät. Gesetzliche Vorgaben (z. B. im Bereich Abgas/Emissionen) sind zu beachten.

Lieferumfang – FLEX Full Master (laut Beschreibung)

• Cabling kit: FLX3.5 color coded wiring harness
• Adapter kit: 6 pcs set of pin adapters to FLX4.2
• FLEX Base Module
• FlexBox Module for FLEX
• Connection cable OBD: FLEX to CAN/Kline RED
• Connection cable OBD: FLEX to ENet GREEN
• Connection cable: USB 2.0 AM-BM BLK 1.8m
• Power Supply adapter 110-240V 14V 5A
• Connection cable: FlexBox port C to NEC 7F00 XX
• Connection cable: FlexBox port D to BDM MPC5xx
• FlexBox port E 40 pins adapter for FLX3.5
• Flex & FlexBox diagnostic adapter

DynoRoad wird im Set inklusive Montage-/Zubehörpaket zur einfacheren Installation geliefert (laut Beschreibung „Zestaw akcesoriów”).

Galerie

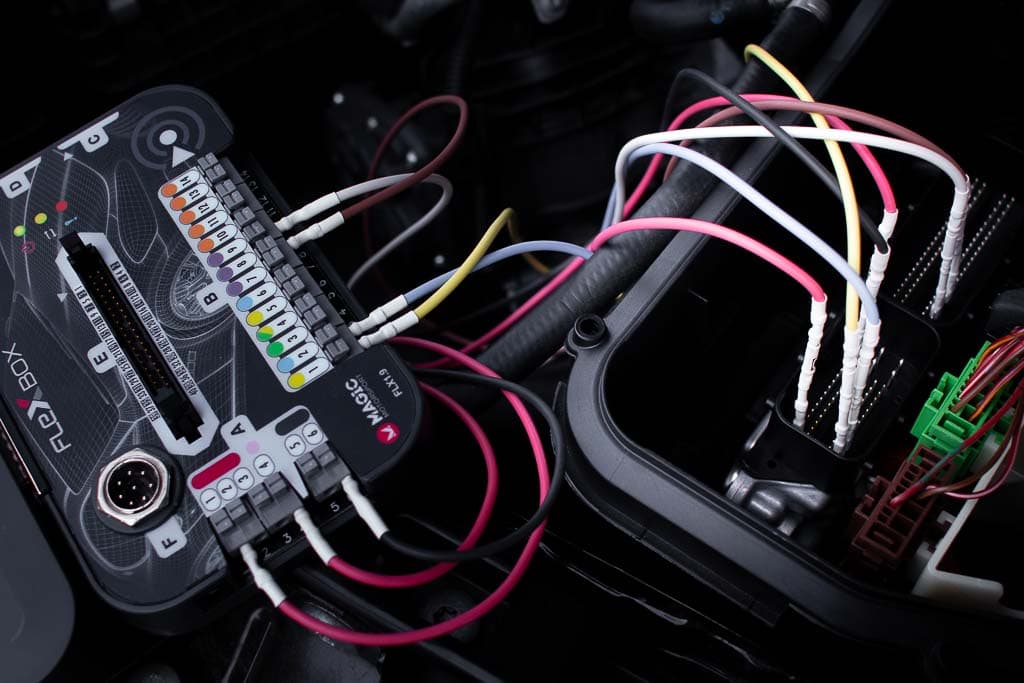

Beispielhafte Darstellung eines Verbindungs- bzw. Arbeitsaufbaus. Je nach Steuergerät und Methode (OBD/Bench/Boot) unterscheidet sich die Verkabelung.

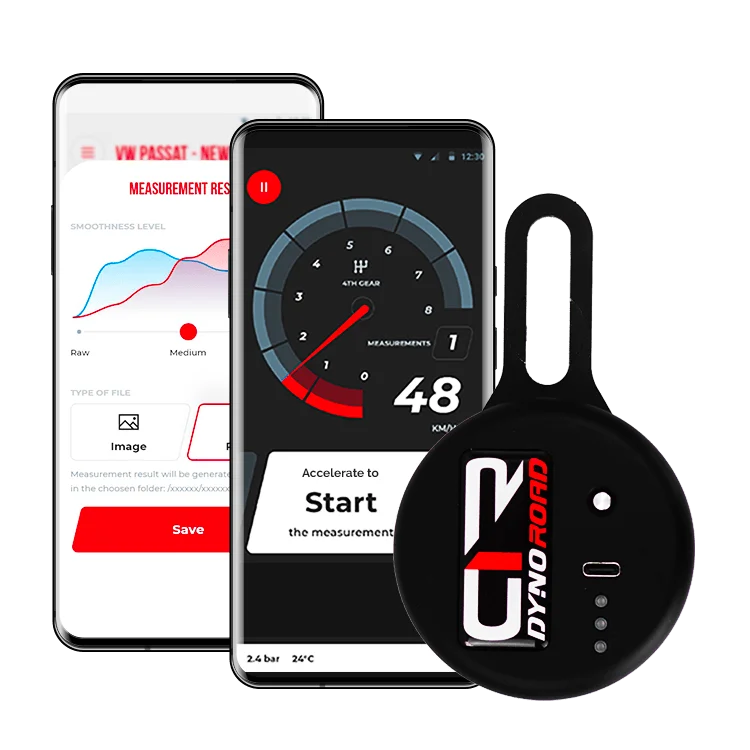

Die Messung und Berichtserstellung erfolgt über die DynoRoad-App. Berichte können angepasst und Messreihen verglichen werden.

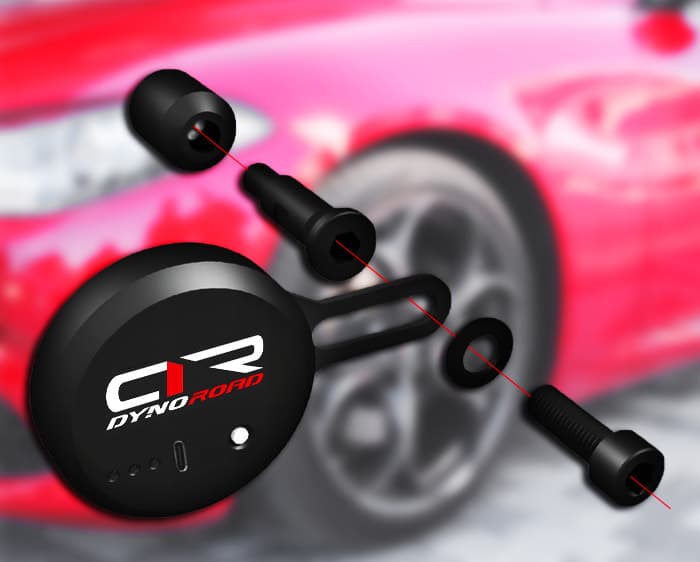

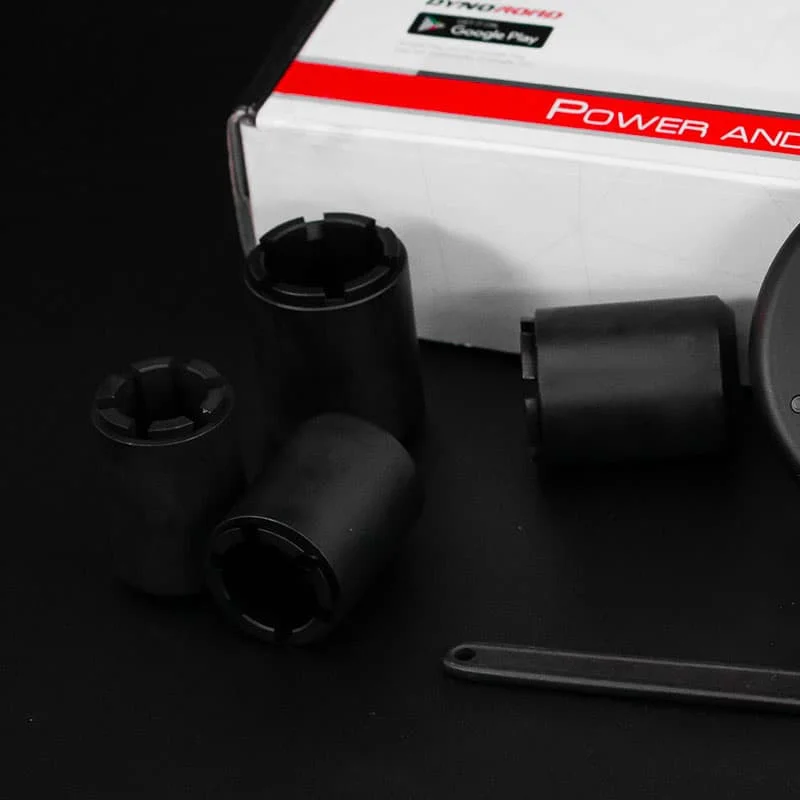

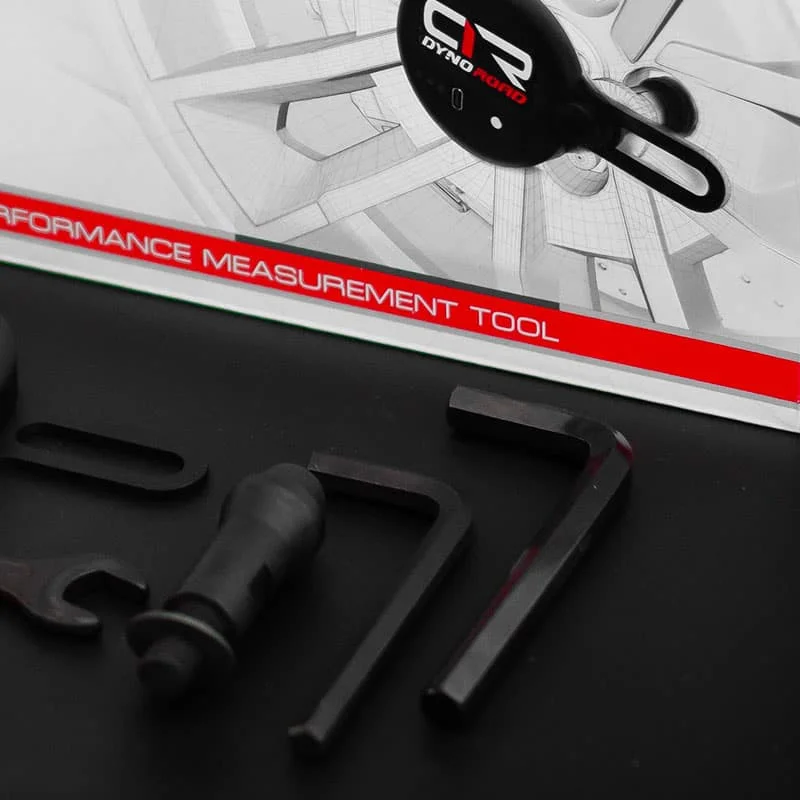

Zubehör zur Befestigung und Adaption am Fahrzeugrad. Konkreter Einsatz abhängig von Fahrzeug/Rad- und Reifenkonfiguration.

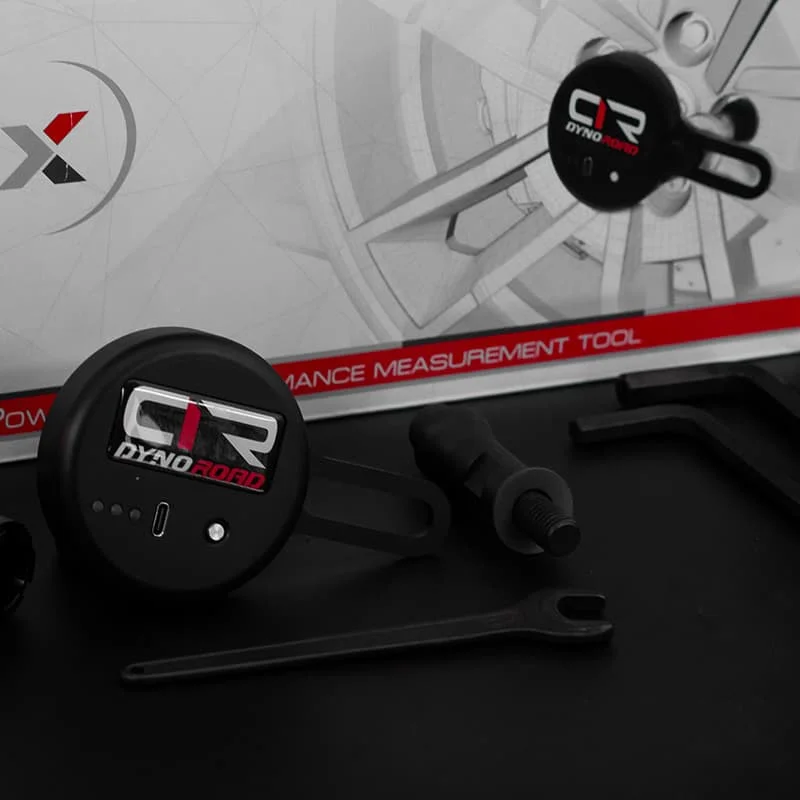

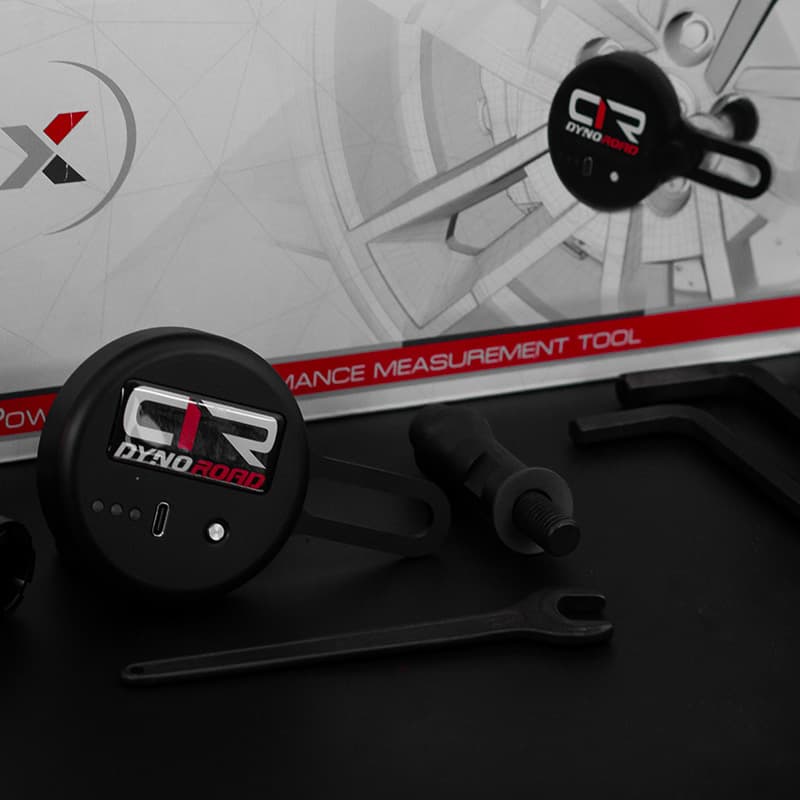

DynoRoad ist für Messungen unter realen Bedingungen ausgelegt. Für vergleichbare Resultate sind konsistente Bedingungen und korrekte Eingabedaten entscheidend.
