Aktive und passive DPF-Regeneration
Ein Dieselpartikelfilter kann Ruß nicht unbegrenzt speichern. Wir erklären verständlich und technisch korrekt, wie passive Rußoxidation und aktive Regeneration ablaufen, warum Temperatur allein nicht alles entscheidet und weshalb Asche auch nach einem erfolgreichen Zyklus im Filter bleibt.
Kurz erklärt
Was passiert bei einer DPF-Regeneration wirklich?

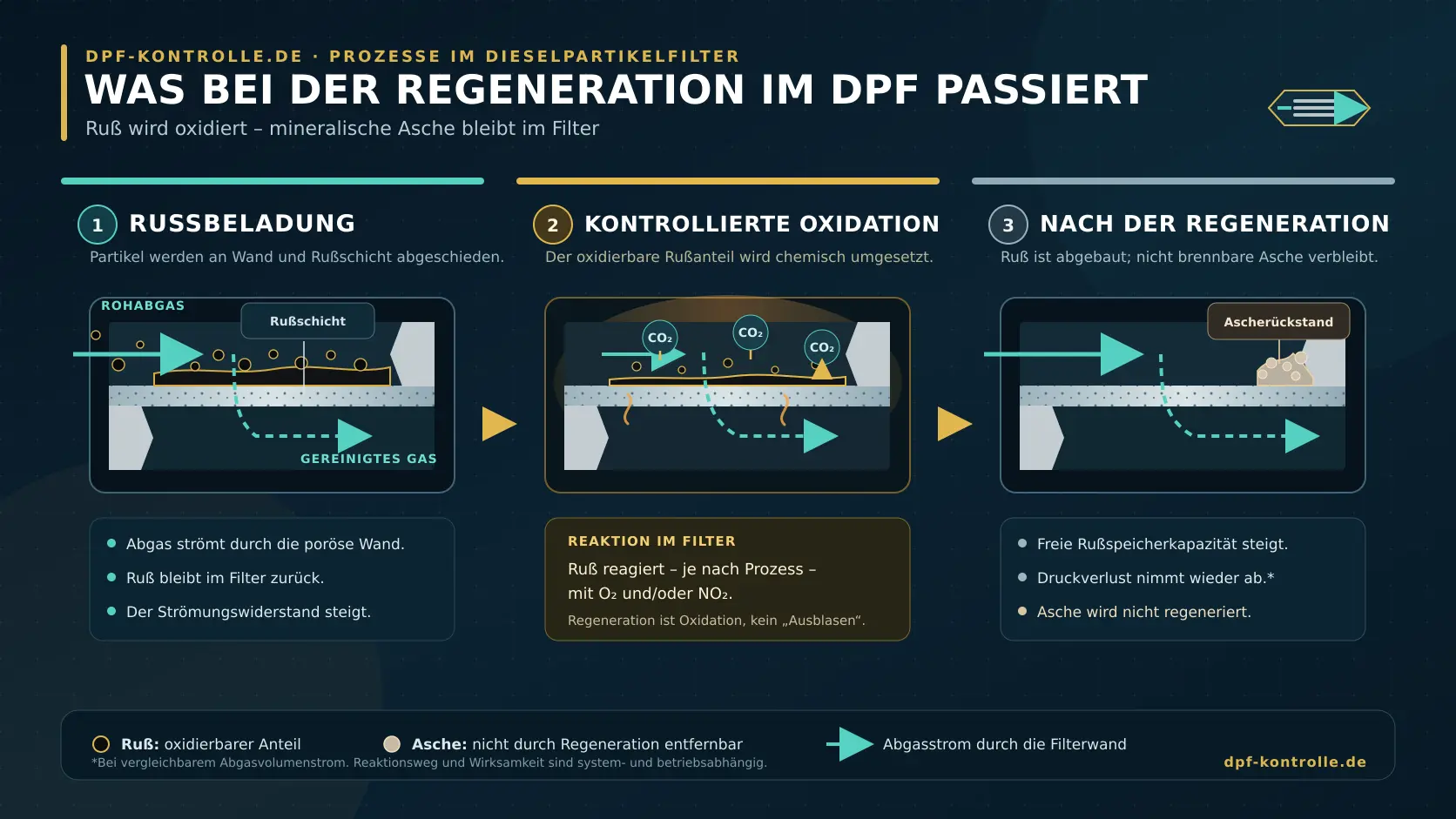

Bei der Regeneration wird der brennbare Rußbelag im Filter kontrolliert oxidiert. Er reagiert vor allem mit Stickstoffdioxid oder Sauerstoff und wird überwiegend in gasförmige Reaktionsprodukte umgewandelt. Mineralische Asche verbrennt dabei nicht.
Während der Fahrt lagern sich Rußpartikel auf und in den porösen Wänden des Wall-Flow-Monolithen ab. Mit zunehmender Beladung steigt der Strömungswiderstand. Ohne Regeneration würde der Abgasgegendruck immer weiter zunehmen und der Filter schließlich seine nutzbare Speicherkapazität verlieren.
„Ausbrennen“ ist eine anschauliche Werkstattbezeichnung, darf aber nicht als offenes Feuer im Filter verstanden werden. Technisch handelt es sich um eine temperaturabhängige Oxidation an der großen Oberfläche des Rußbelags. Das System muss genug Wärme und geeignete Oxidationsmittel bereitstellen und gleichzeitig die Bauteile vor unzulässiger Temperatur und lokalen Hotspots schützen.
Das zugrunde liegende Wall-Flow-Prinzip erläutert Teil 1 unserer Serie „Wie funktioniert ein Dieselpartikelfilter?“. Eine genaue Übersicht über Monolith, Kanalstopfen, Haltematte und Sensoranschlüsse findest Du in „Wie ist ein Dieselpartikelfilter aufgebaut?“.
Ruß und Asche sind nicht dasselbe
Ruß besteht zu einem großen Teil aus kohlenstoffhaltigem, oxidierbarem Material. Asche entsteht dagegen aus nicht brennbaren Bestandteilen – unter anderem aus metallhaltigen Additiven im Motoröl, anorganischen Verunreinigungen im Kraftstoff sowie Verschleißprodukten. Sie bleibt nach der Regeneration zurück, nimmt dauerhaft Filtervolumen ein und kann den dauerhaften Gegendruck erhöhen. Auch der ADAC unterscheidet deshalb ausdrücklich zwischen regenerierbarem Ruß und verbleibender Asche.

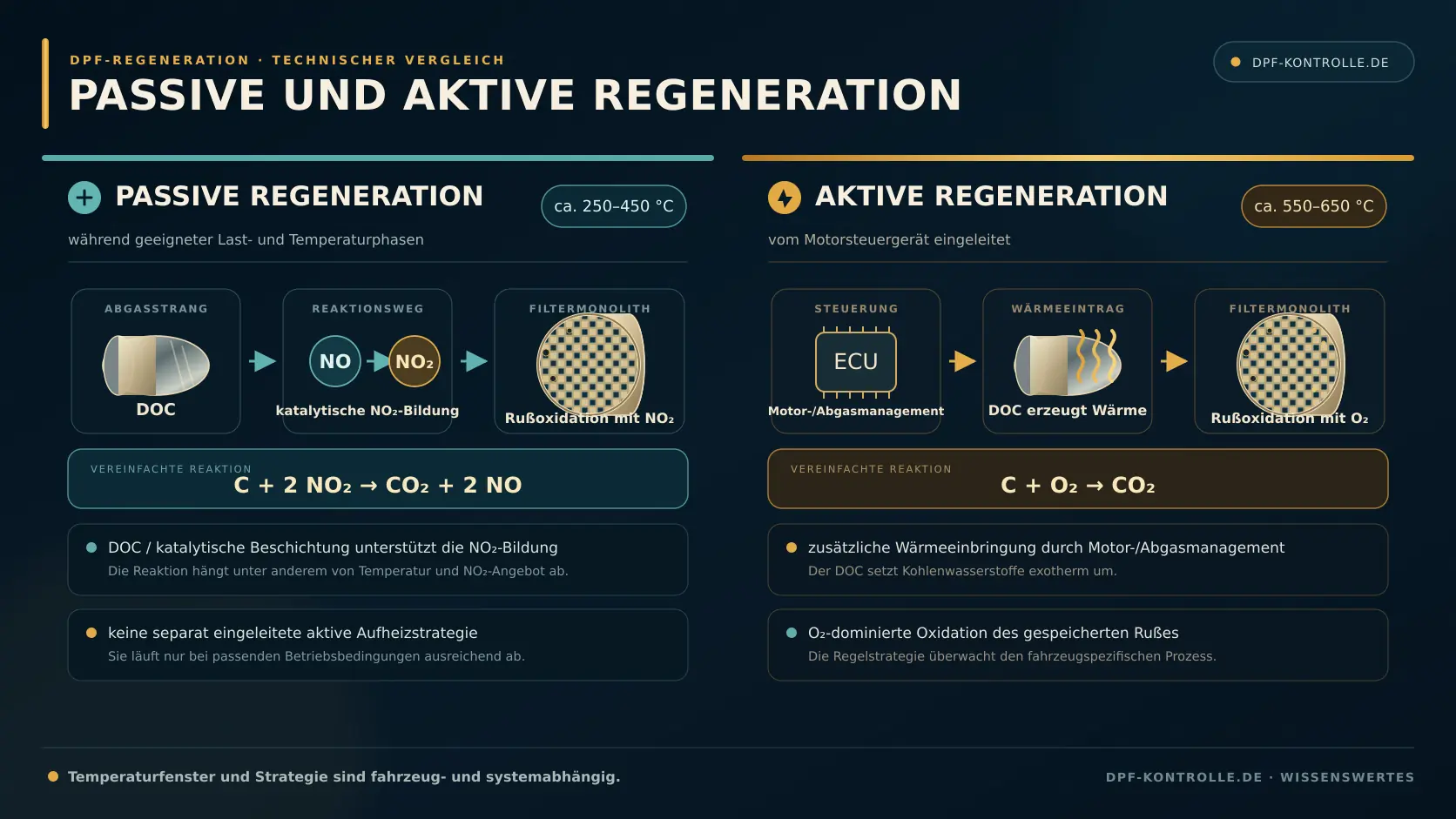

Zwei Strategien
Was unterscheidet passive und aktive Regeneration?
Beide Strategien verfolgen dasselbe Ziel: Die Oxidationsrate muss mindestens so hoch werden, dass die Rußbeladung nicht weiter steigt oder gezielt sinkt. Der entscheidende Unterschied lautet: Wird die notwendige Wärme aus dem normalen Betrieb genutzt, oder leitet das Steuergerät zusätzliche Maßnahmen zum Aufheizen ein?
Passive Regeneration
- läuft ohne eigens gestarteten Aufheizzyklus
- nutzt vorhandene Abgastemperatur und Abgaszusammensetzung
- beruht häufig wesentlich auf der Rußoxidation durch NO₂
- kann langsam und nahezu unbemerkt während der Fahrt ablaufen
Aktive Regeneration
- wird durch das Motorsteuergerät gezielt eingeleitet
- erhöht die Temperatur im Abgasstrang durch Thermomanagement
- beschleunigt besonders die Oxidation des Rußes mit Sauerstoff
- wird anhand von Modellen, Sensorwerten und Freigabebedingungen geregelt
Chemie im Abgasstrang
Welche Rolle spielen DOC, NO₂ und Sauerstoff?
Vor dem DPF sitzt bei vielen Systemen ein Dieseloxidationskatalysator, kurz DOC. Er oxidiert unter anderem Kohlenmonoxid und unverbrannte Kohlenwasserstoffe. Zusätzlich kann er einen Teil des Stickstoffmonoxids NO zu reaktiverem Stickstoffdioxid NO₂ umsetzen. Dieses NO₂ greift den gespeicherten Ruß schon bei niedrigeren Temperaturen deutlich wirksamer an als Sauerstoff allein.
NO₂ bereitstellen
Vereinfacht: 2 NO + O₂ → 2 NO₂. Die tatsächliche Umwandlung hängt von Temperatur, Katalysatorzustand und Abgaszusammensetzung ab.
Passive Oxidation
Repräsentativ: C + 2 NO₂ → CO₂ + 2 NO. In der Praxis existieren weitere Reaktionswege und Zwischenprodukte.
Schneller Rußabbau bei Hitze
Vereinfacht: C + O₂ → CO₂. Dafür ist ohne ausreichende katalytische Unterstützung eine deutlich höhere Temperatur nötig.
Diese Gleichungen sind bewusst vereinfacht: Motorruß ist kein ideal reiner Kohlenstoff, und lokal kann auch Kohlenmonoxid entstehen. Entscheidend für den Fahrer ist das Prinzip. NO₂ ermöglicht bereits bei moderateren Temperaturen eine kontinuierliche Rußoxidation; Sauerstoff ermöglicht im höheren, bei der aktiven Regeneration erzeugten Temperaturfenster einen schnellen Rußabbau.
Der technische Überblick von DieselNet zur Filterregeneration beschreibt diese beiden Reaktionspfade. Auch der Fachbericht der Gemeinsamen Forschungsstelle der Europäischen Kommission erläutert, warum NO₂ die erforderliche Regenerationstemperatur gegenüber der reinen Oxidation mit Sauerstoff senken kann.
Passive Regeneration
Wann baut der DPF Ruß ohne aktiven Heizzyklus ab?
Die passive Regeneration hat keinen vom Motorsteuergerät gezielt ausgelösten, klar abgegrenzten Startzeitpunkt. Sie findet statt, wenn Temperatur, NO₂-Angebot, Sauerstoffgehalt, Verweilzeit und Rußreaktivität zusammenpassen. Je nach System kann eine wirksame NO₂-unterstützte Oxidation bereits ungefähr ab 250 bis 300 °C einsetzen; häufig werden für den praktischen Betrieb Bereiche von etwa 350 bis 500 °C genannt. Das sind keine universellen Schaltpunkte.
Entscheidend ist der Bilanzpunkt: Wird pro Zeiteinheit genauso viel Ruß oxidiert, wie neu eingelagert wird, bleibt die Beladung stabil. Ist die Oxidationsrate höher, sinkt sie. Ist sie geringer, steigt sie trotz gleichzeitig stattfindender passiver Reaktionen weiter an. Eine Autobahnfahrt garantiert daher nicht automatisch einen „freien“ Filter; sie schafft lediglich häufig günstigere Bedingungen.
Aktive Regeneration

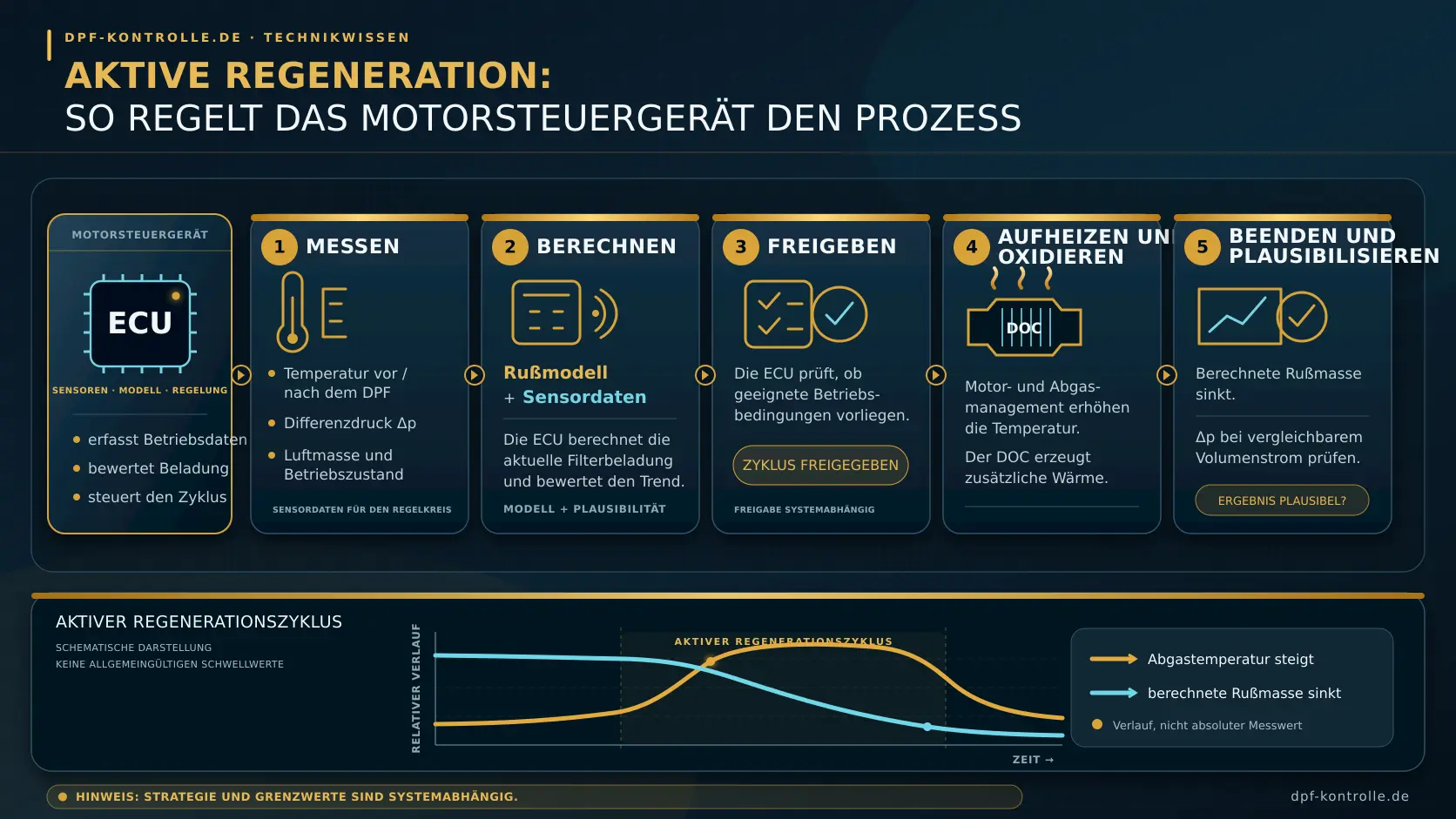

Wie steuert das Motorsteuergerät den aktiven Zyklus?
Reicht der passive Rußabbau über längere Zeit nicht aus, berechnet das Motorsteuergerät eine zunehmende Beladung. Wird ein kalibrierter Bereich erreicht und sind die notwendigen Bedingungen erfüllt, startet es das aktive Thermomanagement. Das Ziel ist nicht maximale Hitze, sondern ein kontrolliertes Temperaturfenster, in dem der Ruß schnell genug oxidiert und der Filter geschützt bleibt.
Beladung bewerten
Ein Berechnungsmodell wird mit Differenzdruck, Abgasmassenstrom, Temperaturen, Fahrzustand sowie Strecke und Zeit seit dem letzten Zyklus abgeglichen.
Freigaben prüfen
Je nach Fahrzeug werden unter anderem Motortemperatur, Kraftstoffvorrat, Lastzustand, Sensorsignale und relevante Fehler geprüft.
Abgas aufheizen
Möglich sind späte Nacheinspritzungen, geänderte AGR-, Drossel- und Ladedruckstrategien oder ein separater Kraftstoffdosierer. Nicht jedes System nutzt jede Maßnahme.
Oxidation regeln und beenden
Temperatursensoren überwachen den Verlauf. Nach ausreichendem Rußabbau beendet das Steuergerät die Zusatzmaßnahmen und prüft die Plausibilität.
Wo entsteht die zusätzliche Wärme?
Die Aussage „zusätzlicher Diesel verbrennt einfach im DPF“ ist zu pauschal. Bei verbreiteten DOC-DPF-Systemen wird Kraftstoff durch späte Einspritzung oder einen Dosierer als Kohlenwasserstoff in den Abgasstrang gebracht. Ein wesentlicher Teil der Wärme entsteht anschließend durch die exotherme Oxidation dieser Kohlenwasserstoffe im DOC. Andere Konzepte nutzen Brenner oder elektrische Heizelemente.
Welche Temperaturen sind typisch?
Für eine aktive Regeneration werden am Filter häufig ungefähr 550 bis 650 °C angestrebt. Die exakte Solltemperatur hängt von Filtermaterial, Beschichtung, Rußmasse, Abgasmassenstrom und Schutzstrategie ab. Deshalb ist 600 °C kein universeller „Zündpunkt“. Bei hoher Rußbeladung kann die Reaktion selbst zusätzliche Wärme freisetzen; lokale Übertemperaturen und starke Temperaturgradienten müssen vermieden werden.
Der technische Bericht von MTU/Rolls-Royce zu Dieselpartikelfiltern beschreibt die passive Regeneration sowie verschiedene Maßnahmen zur aktiven Temperaturerhöhung. Messungen unter realen Fahrbedingungen zeigen zudem, dass aktive Regeneration nicht nur Temperatur und Verbrauch, sondern zeitweise auch die Zusammensetzung der Emissionen verändert; dazu liefert die peer-reviewte Studie von Dimaratos et al. detaillierte Daten.
Sensorik und Modelle
Woher weiß das Steuergerät, wie voll der Filter ist?
Das Steuergerät wiegt den Ruß nicht direkt. Es führt ein Rechenmodell, das die erwartete Rußbildung des Motors und den geschätzten Abbau im Filter fortlaufend bilanziert. Der Differenzdrucksensor liefert eine wichtige Gegenprüfung, doch sein Wert ist nur zusammen mit dem Abgasmassenstrom sinnvoll: Derselbe Druckunterschied bedeutet im Leerlauf etwas anderes als unter hoher Last.
Temperatursensoren an fahrzeugspezifischen Positionen vor, zwischen oder hinter DOC und DPF liefern die Werte, mit denen das Steuergerät das Temperaturfenster und den Regenerationsverlauf überwacht. Luftmasse, Einspritzmenge, Motordrehzahl und Lastzustand ergänzen das Modell. Bei unplausiblen Daten muss nicht automatisch der Filter defekt sein. Druckleitungen, Abgasleckagen, Sensoren, Thermostat, AGR, Luftmassenmesser oder Einspritzung können das Ergebnis verfälschen oder eine Regeneration verhindern.
Die Funktionsweise des Differenzdrucksensors wird in der Sensoren-Fachbroschüre von Bosch beschrieben. Einen praxisnahen Überblick zu Aufbau, Temperaturbereichen und Diagnose bietet außerdem HELLA TechWorld.
Aus Fahrersicht
Was sollte der Fahrer während eines aktiven Zyklus beachten?
Viele Fahrzeuge zeigen den laufenden Vorgang nicht eindeutig im Kombiinstrument an. Mögliche, aber nicht beweiskräftige Hinweise sind eine leicht erhöhte Leerlaufdrehzahl, ein höherer Momentanverbrauch, ein vorübergehend deaktiviertes Start-Stopp-System oder ein ungewohnt heißer Geruch aus dem Bereich der Abgasanlage.
Verlässlicher ist die gemeinsame Betrachtung von Regenerationsstatus, Temperaturen, berechneter Rußmasse und Strecke seit dem letzten Zyklus. Eine ausführliche Praxisanleitung bietet unser Beitrag „Woher weiß ich, dass der DPF regeneriert?“.
Was bedeutet ein Abbruch?
Ein einzelnes Abstellen des Motors verursacht normalerweise nicht sofort einen Schaden. Bei häufigen Abbrüchen steigt jedoch das Risiko, dass die Rußbeladung weiter zunimmt und das Steuergerät den Heizzyklus immer früher erneut versucht. Bei Systemen mit später Nacheinspritzung kann zusätzlich Kraftstoffeintrag ins Motoröl begünstigt werden. Die möglichen Folgeschäden behandeln wir bewusst ausführlich im vierten Teil dieser Technik-Serie.
DPF Control
DPF-Werte während der Fahrt im Blick behalten
Bei kompatiblen TDI-Fahrzeugen macht DPF Control wichtige Filterinformationen direkt während der Fahrt sichtbar. Das OBD2-Gerät signalisiert Beginn und Ende der aktiven Regeneration und ermöglicht die Kontrolle relevanter DPF-Werte, darunter die berechnete Rußbeladung – ohne App und ohne Internetverbindung.
Damit lässt sich besser unterscheiden, ob der Filter gerade aktiv regeneriert, ob der Zyklus beendet wurde und wie sich die Beladung zwischen den Vorgängen entwickelt. Das ersetzt keine Werkstattdiagnose bei Fehlern, hilft aber, den normalen Betriebsablauf des DPF bewusst zu beobachten.
Typische Irrtümer
Sechs Aussagen, die technisch zu kurz greifen
„Autobahn macht jeden DPF frei“
Nur ein technisch intaktes System kann geeignete Fahrbedingungen nutzen. Sensor-, Thermostat-, AGR- oder Einspritzfehler verschwinden nicht durch hohe Geschwindigkeit.
„Nachher ist der Filter wie neu“
Regeneration baut Ruß ab. Asche, Risse, Schmelzschäden oder eine gealterte katalytische Beschichtung bleiben.
„Aktiv bedeutet Defekt“
Nein. Aktive Regeneration gehört bei vielen modernen Dieseln zur normalen Betriebsstrategie. Auffällig sind erst unplausibel kurze oder erfolglose Zyklen.
„Hohe Drehzahl reicht immer“
Für die Filtertemperatur zählt die Abgasenergie. Hohe Drehzahl bei geringer Last kann weniger bewirken als eine gleichmäßige Fahrt mit passender Last.
„Differenzdruck zeigt Gramm Ruß“
Er reagiert auf Beladung und Abgasstrom. Erst die Auswertung mit weiteren Mess- und Modellwerten ermöglicht eine belastbare Beurteilung.
„600 °C gilt für jedes Auto“
Temperaturziele und Schutzgrenzen sind konstruktions- und softwareabhängig. Bereiche sind sinnvoll, starre Universalwerte nicht.
Häufige Fragen
Aktive und passive DPF-Regeneration – FAQ
Was ist der wichtigste Unterschied zwischen passiver und aktiver Regeneration?
Passiv wird Ruß mit der bereits vorhandenen Abgaswärme und geeigneter Abgaszusammensetzung oxidiert. Aktiv erhöht das Motorsteuergerät die Temperatur durch zusätzliche Thermomanagement-Maßnahmen.
Bei welcher Temperatur regeneriert ein Dieselpartikelfilter?
NO₂-unterstützte passive Oxidation kann je nach System bereits ungefähr ab 250 bis 300 °C wirksam werden; häufig werden 350 bis 500 °C genannt. Für aktive Regeneration liegen typische Zielbereiche oft ungefähr bei 550 bis 650 °C. Herstellerabhängige Abweichungen sind normal.
Wie lange dauert eine aktive DPF-Regeneration?
Bei vielen Pkw ungefähr 10 bis 25 Minuten, aber eine feste Dauer gilt nicht für jedes Fahrzeug. Rußmasse, Temperatur, Fahrprofil, Außentemperatur und Regelstrategie beeinflussen den Ablauf.
Darf man den Motor während der Regeneration abstellen?
Verkehrssicherheit geht immer vor. Ein einzelner Abbruch beschädigt den Filter normalerweise nicht sofort. Häufige Abbrüche können jedoch steigende Beladung, kürzere Wiederholungsabstände und bei manchen Systemen Ölverdünnung begünstigen.
Reicht eine längere Autobahnfahrt zum Regenerieren?
Nicht automatisch. Sie kann günstige Temperatur- und Lastbedingungen schaffen, ersetzt bei Warnleuchten, gespeicherten Fehlern, unplausiblen Sensorwerten oder zu hoher Beladung aber keine Diagnose.
Warum sinkt die berechnete Rußmasse nach dem Zyklus nicht auf null?
Das Steuergerät beendet die Regeneration an einem kalibrierten Zielwert, nicht erst bei theoretisch vollständig rußfreiem Filter. Außerdem handelt es sich um einen modellierten Wert. Mineralische Asche bleibt unabhängig davon im Filter.
Kann eine Regeneration Asche aus dem DPF entfernen?
Nein. Normale Regeneration oxidiert den brennbaren Ruß. Nicht brennbare Asche muss bei zu hoher Beladung fachgerecht entfernt werden; beschädigte Filter müssen ersetzt werden.
Technische Quellen
Weiterführende Fachinformationen
Die Temperaturangaben in diesem Artikel sind bewusst als typische Bereiche formuliert. Die konkrete Kalibrierung und das zulässige Vorgehen ergeben sich immer aus den Unterlagen des jeweiligen Fahrzeugherstellers.
- European Commission JRC: Particle Number Emissions During Regeneration of DPF Systems
- European Commission JRC: Particle Emissions from a Euro 5a Diesel Vehicle
- DieselNet Technology Guide: Diesel Filter Regeneration
- MTU/Rolls-Royce: Diesel Particulate Filter – technical white paper
- HELLA TechWorld: Abgasnachbehandlung – Aufbau und Diagnose
- Bosch: Sensoren für das Motormanagement und die Abgasnachbehandlung
- ADAC: Diesel-Partikelfilter – Funktion, Regeneration und Grenzen
- Dimaratos et al.: Impact of Active DPF Regeneration on Fuel Consumption and Emissions
Fazit
Regeneration ist kontrollierte Chemie – kein pauschales „Freibrennen“
Passive Regeneration nutzt günstige Betriebsbedingungen und vor allem die Wirkung von NO₂. Aktive Regeneration stellt das benötigte Temperaturfenster gezielt her. Beide bauen Ruß ab, aber keine Asche – und beide funktionieren nur zuverlässig, wenn Motor, Sensorik, DOC und DPF als abgestimmtes System arbeiten.
